中间继电器在实际应用中的2个基本作用

2021.01.03 浏览量: 字号:

中间继电器在实际应用中的2个基本作用:

1、中间继电器触点扩展,一般用在主回路居多:

例如:中间继电器用在主回路中,和交流接触器并联,用来扩展交流接触器的触点,弥补触点使用情况不足的缺点。

2、进行电气隔离一般多应用于控制电路中:

就是我们平常使用的原理:小电流来控制大电流,小电压来控制大电压,对于主回路中大电流和大电压进行隔离。

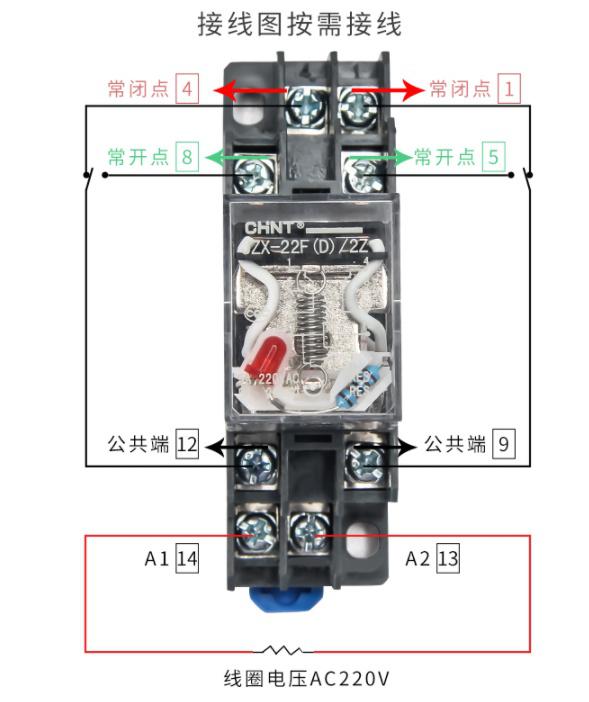

中间继电器我们看图中这款,13---14 电源接线,1--5---9 ,9----5 常开点,1--9常闭点。

同样的4---8---12=4---12常闭点。8----12常开点。

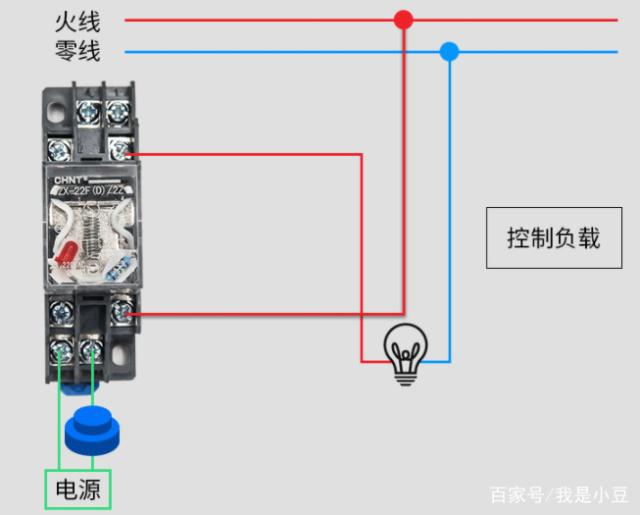

中间继电器实物运用:如何用微型继电器控制负载,图中我们用继电器控制一盏灯,13---14 接入电源,零线直接进灯,火线进继电器常开点9,经过常开点出来就是5,接到灯上面,当继电器通电的时候常开触点闭合,灯得电亮起来。


继电器常开---常闭运用=13---14接继电器电源,零线分别进两个灯,火线进继电器公共端9,然后5出来进灯,1号端子出来进灯,微型继电器初始状态1号端子上面的灯会亮起来,因为1---9是常闭点,继电器得电吸合5号接线端子灯会亮起来。因为继电器得电,常开触点闭合,所以灯会亮起来。


光电开关控制微型继电器:首先我们用继电器控制报警器,合上电源报警器就响起来,所以我们用光电开关控制继电器,既然控制继电器我们就要控制继电器的线圈,如图中所示,当我们触碰到光电开关,继电器得电,报警器才会响。


光电开关220V加中间继电器报警工作原理:首先我们图中所用的电器元件都是220V,所以电源接零线,火线分别进到继电器的常开触点上面,触点进报警器的电源。光电开关接线,零线进光电开关,经过光电开关常开进继电器线圈13,火线进继电器的线圈14,当我们触碰到光电开关的时候,光电开关常开点闭合,这时候继电器线圈得电,常开触点闭合,报警器得电响起来,当我们离开光电开关,常开点断开,继电器失电,报警器失电停止响声。这就是光电开关如何控制继电器。以及继电器如何用到实际电路中,起到传递信号的作用。
